O型切斷球閥

◎ 特點全通徑O型切斷球閥是本公司吸收國外先進技術自行開發的產品，采用浮動球法蘭連接，流通能力大，流阻系數小，結構簡單,維修方便。密封圈采用獨特的彈性結構，球芯經硬化處理，配用氣動、電動執行機構，整機具的結構緊湊、切斷性好、開關迅速及使用壽命長等優點。O型切斷球閥配用氣動、電動執行機構，可適用于各種液體

詢價留言

咨詢客服

產品詳情

O型球閥說明書.doc

◎ 特點

全通徑O型切斷球閥是本公司吸收國外先進技術自行開發的產品，采用浮動球法蘭連接，流通能力大，流阻系數小，結構簡單,維修方便。

密封圈采用獨特的彈性結構，球芯經硬化處理，配用氣動、電動執行機構，整機具的結構緊湊、切斷性好、開關迅速及使用壽命長等優點。

O型切斷球閥配用氣動、電動執行機構，可適用于各種液體、氣體、漿料類流體及低壓蒸汽的自動切斷控制。

◎ 閥體體部分

結構大類：O型球閥

閥芯形式：全通徑O型球體

執 行器：氣動型、電動型

結構類型：浮動球、固定球

密封方式：軟密封、硬密封

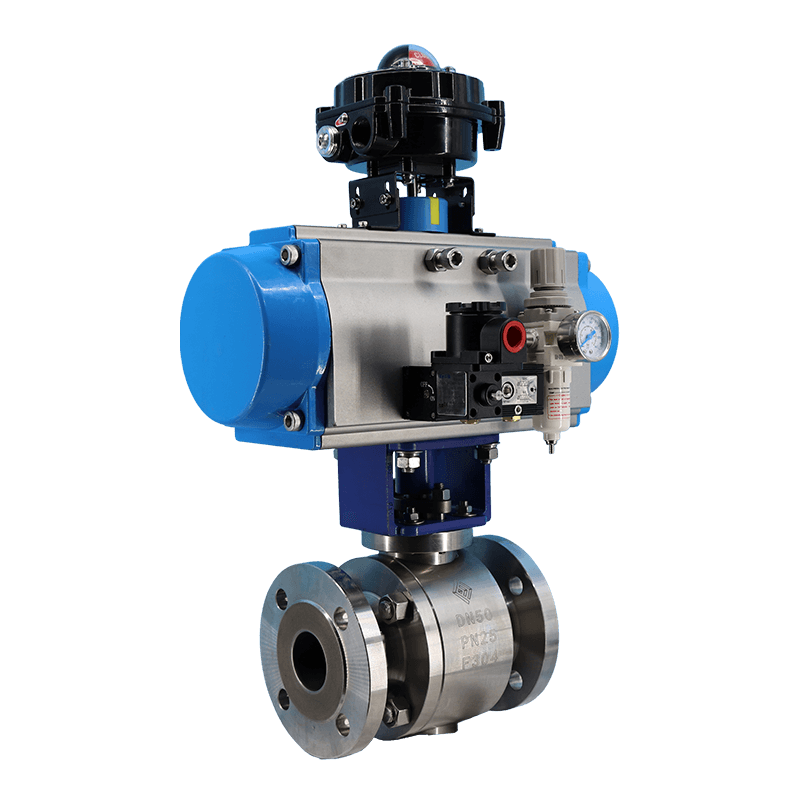

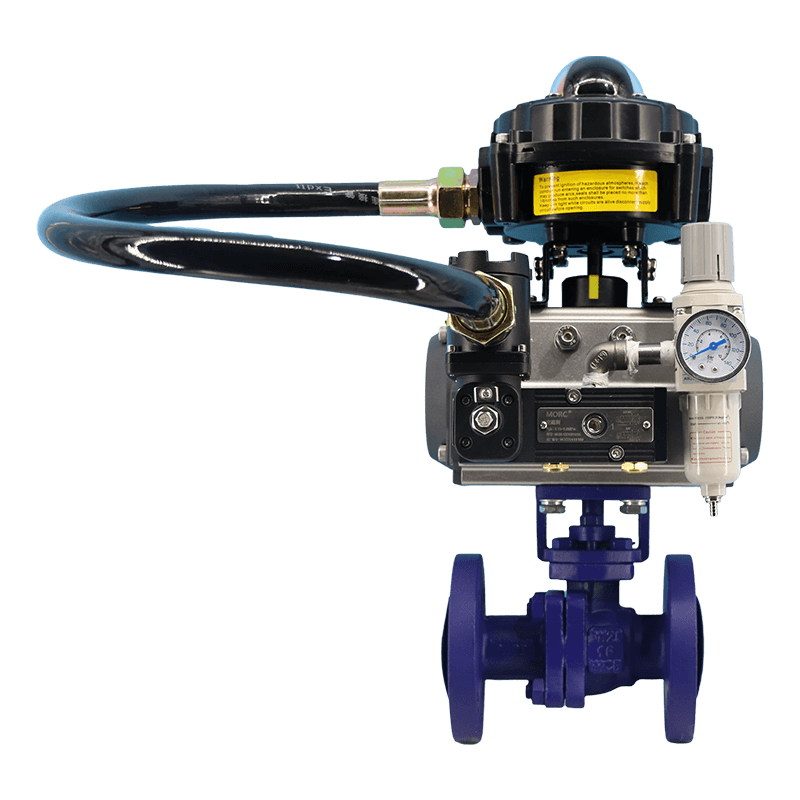

氣動O型球閥

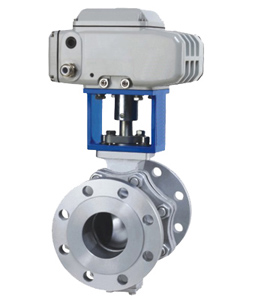

電動O型球閥

◎ 規格與技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV		20	38	72	110	170	270	380	510	940	1400	2200	3500	4800	8500
公稱壓力PN（MPa）		1.6、2.5、4.0、6.4
固有流量特性		快開
額定轉角（°）		90
使用溫度 ℃	軟密封	-20～180
	硬密封	-20～350
氣源壓力(MPa)		0.4~0.6
電源		220V.AC或380V.AC
輸入信號		電動或氣動的開關信號

注：表中數據為本公司標準配置，可按用戶要求另行選配。

◎ 氣動活塞式O型球閥外形尺寸及重量（單作用）

單位：mm

公稱通徑 DN	H	H1	H2	H3	L		L0	重量	氣源接口
公稱通徑 DN	H	H1	H2	H3	PN16	PN40	L0	重量	氣源接口
15	325	55	145	60	130	140	155	7	G1/8″ G1/4″ G1/2″ M16×1.5
20	325	60	145	60	140	152	155	8
25	350	65	160	73	150	165	177	9.5
32	400	75	175	93	165	178	203	10.5
40	415	80	190	93	180	190	216	19.5
50	450	90	200	93	200	216	284	36
65	485	100	230	108	220	241	290	49
80	575	105	250	108	250	283	368	72
100	655	125	270	108	280	305	420	100
125	755	140	320	135	320	381	583	243
150	810	155	355	135	360	403	662	252
200	885	190	425	138	457	502	1359	346
250	1120	230	520	138	533	568	1448	572
300	1305	260	575	138	610	648	1850	608

注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

◎ 氣動活塞式O型球閥外形尺寸及重量（雙作用）

單位：mm

公稱通徑 DN	H	H1	H2	H3	L		L0	重量	氣源接口
公稱通徑 DN	H	H1	H2	H3	PN16	PN40	L0	重量	氣源接口
15	315	55	135	60	130	140	145	7	G1/8″ G1/4″ G1/2″ M16×1.5
20	315	60	135	60	140	152	145	7
25	322	65	145	73	150	165	155	8
32	337	75	15	93	165	178	155	10
40	365	80	160	93	180	190	177	12
50	405	90	175	93	200	216	203	17
65	430	100	190	108	220	241	216	30
80	510	105	200	108	250	283	290	32
100	620	125	250	108	280	305	337	45
125	678	140	270	135	320	381	420	81
150	753	155	320	135	360	403	450	98
200	777	190	320	138	457	502	583	124
250	955	230	355	138	533	568	683	293
300	1155	260	425	138	610	648	1359	365

注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

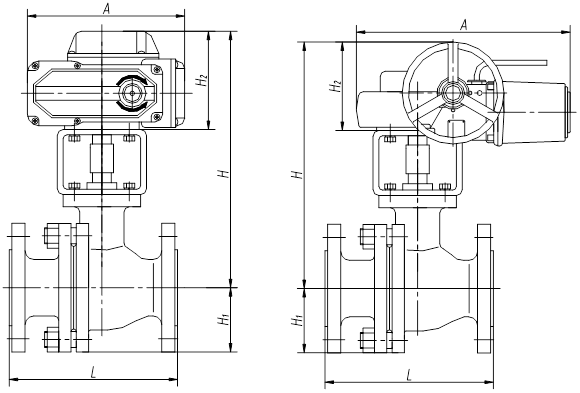

◎ 電動O型球閥外形尺寸及重量

單位：mm

公稱通徑 DN	H	H1	H2	L		A	重量
公稱通徑 DN	H	H1	H2	PN16	PN40	A	重量
15	305	55	103	130	140	158	6
20	305	60	103	140	152	158	6
25	320	65	103	150	165	158	17
32	345	75	103	165	178	158	19
40	350	80	103	180	190	158	24
50	395	90	129	200	216	207	25
65	430	100	141	220	241	256	58
80	465	105	141	250	283	256	73
100	500	125	141	280	305	256	87
125	615	140	200	320	381	380	206
150	670	155	200	360	403	380	231
200	745	190	200	457	502	380	262
250	1205	230	610	533	568	850	386
300	1325	260	610	610	648	850	436

注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

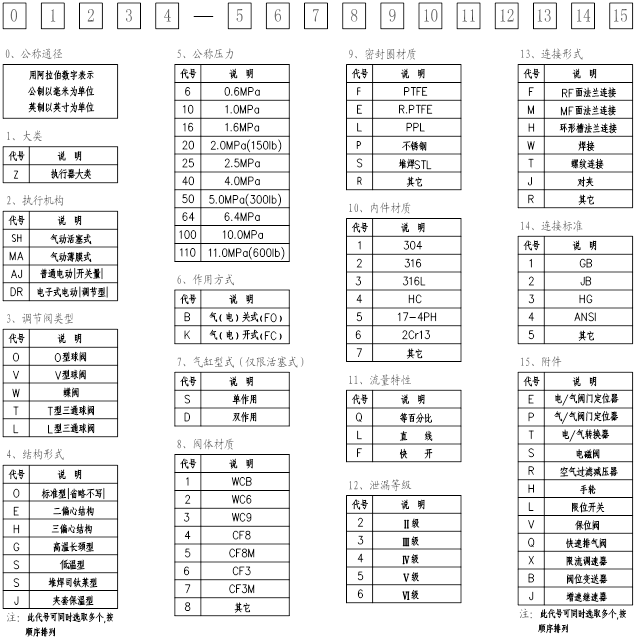

◎ 型號編制說明

例1：

050ZSHO-16KD1F1Q4F1SRL表示公稱通徑為50mm的氣動O型切斷球閥，標準型，公稱壓力1.6MPa,氣開式（FC），雙作用氣缸，閥體材料鑄鋼，密封圈PTFE，閥內件材料304，等百分比，泄漏量等級Ⅵ級，法蘭標準按國標法蘭RF密封方式，配附件：電磁閥、空氣過濾減壓器、限位開關。

例2：簡易型號編制

ZSHO-16K表示氣動O型球閥，公稱壓力為1.6MPa，電開式（FC）。

說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
